JUNG PUMPEN "WC fix plus" Klein-Fäkalien-Hebeanlage (zur begrenzten Verwendung)

JUNG PUMPEN

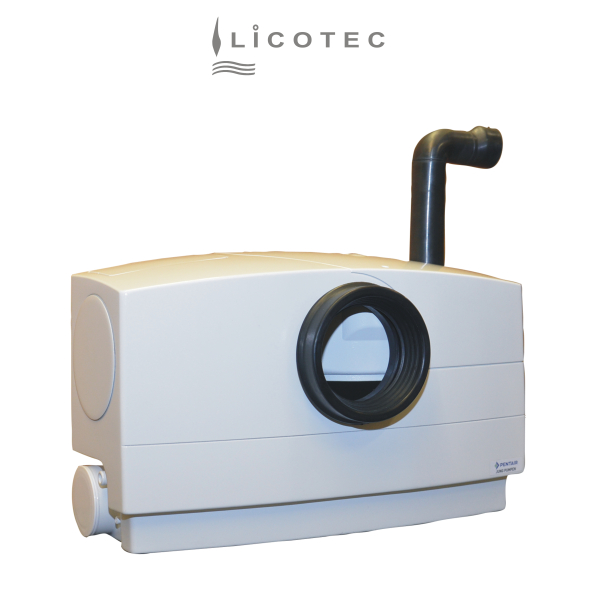

Klein-Fäkalien-Hebeanlage „WCfix plus“
zur begrenzten Verwendung


Neue Ware in hervorragender Fachhandwerks-Qualität!


Anwendung
Der WCfix plus ist ein leicht zu installierendes Gerät zur Entsorgung
eines zusätzlichen Bades oberhalb oder unterhalb der Rückstauebene (nach EN 12056).
Die Installation kann unsichtbar in ein Vorwandsystem oder direkt an ein Stand-WC erfolgen.
Der Zulauf der Anlage ist mit einer elastischen Manschette für den direkten Anschluss eines
Stand-WCs mit mind. 6 L Spülmenge vorbereitet.
Weiterhin ist der Anschluss eines Waschbeckens, einer Dusche und eines Bidets möglich.

Der Anschluss weiterer Entwässerungsgegenstände (z.B. Waschmaschine oder Badewanne) ist
nicht zulässig.

Es handelt sich um eine Fäkalienhebeanlage zur begrenzten Verwendung.
Laut DIN ist der Einsatz damit nur dort zulässig, wo der Benutzerkreis klein ist und ein
zusätzliches WC oberhalb der Rückstauebene zur Verfügung steht.
Ferner müssen sich die Entwässerungsgegenstände im gleichen Raum befinden wie die Anlage

Zum Anschluss zusätzlicher Entwässerungsgegenstände empfehlen wir den Hebefix,
Hebefix plus oder Hebefix extra.
Diese ermöglichen im Gegensatz zum WCfix plus den Anschluss einer Badewanne und
einer Waschmaschine.


Technische Daten
… Abmessungen 280x460x170 (HxBxT)
… Gewicht 6,2 kg
… 230 V / 3,2 A
… Motorleistung 0,73 kW
… steckerfertig
… Leitungslänge 1,5m
… Fördermenge max 208 L / min
… Förderhöhe max 6 m
… mit Aktivkohlefilter
... integrierter Alarm
... integrierte Rückschlagklappe


Anschlüsse
… 2 Zuläufe DN 100 (vorne, seitlich links)

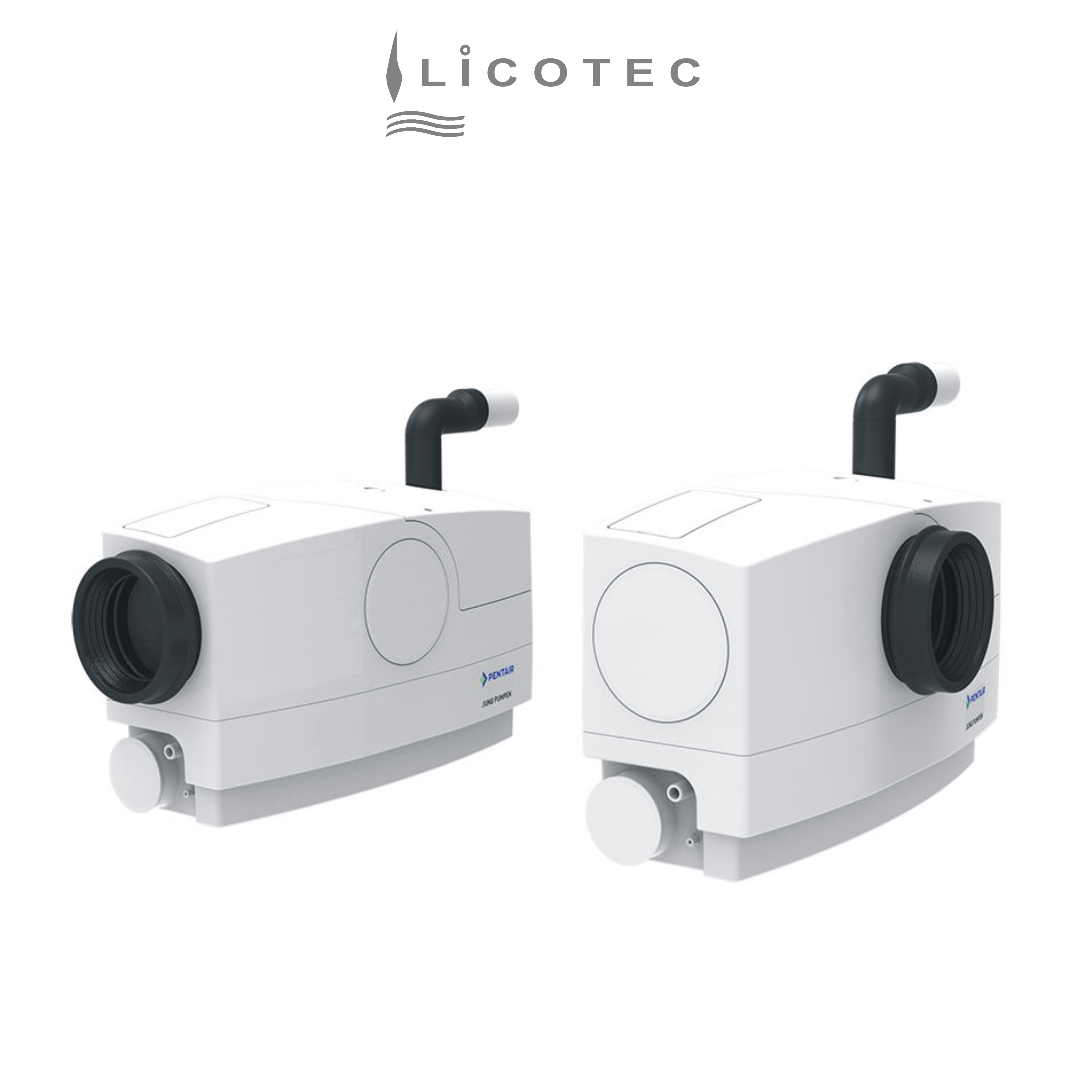

... Gerät um 180° drehbar (dann Zuläufe hinten und seitlich rechts)
… Zulaufhöhen 180mm
… 2 Zusatzzuläufe DN 50 (rechts, links)
… Druckanschluss DN 25 / DN 32 (rechts, links)
… Lüftungsanschluss DN 32


Sonstiges
… mit elastischer Verbindung zum Anschluss an Druckrohr
… sämtliches Zubehör (PVC-Fittings, Schläuche, Rückschlagklappen etc.) lieferbar!
