JUNG PUMPEN SET "compli 400 RSK" Fäkalien-Hebeanlage (400 V / Handmembranpumpe)

JUNG PUMPEN

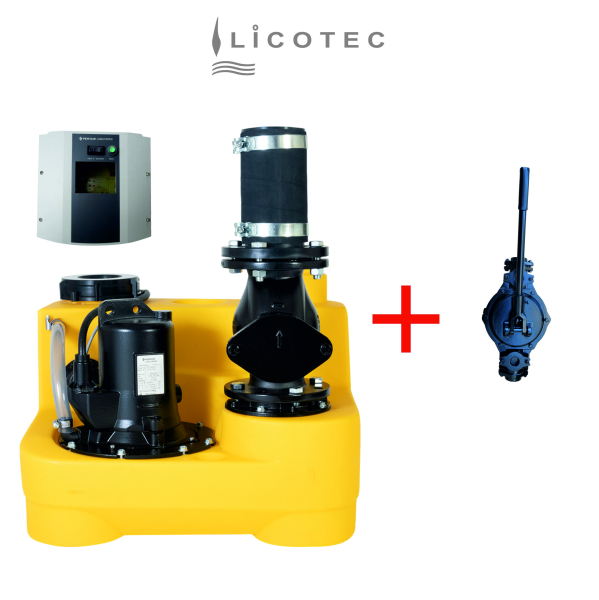

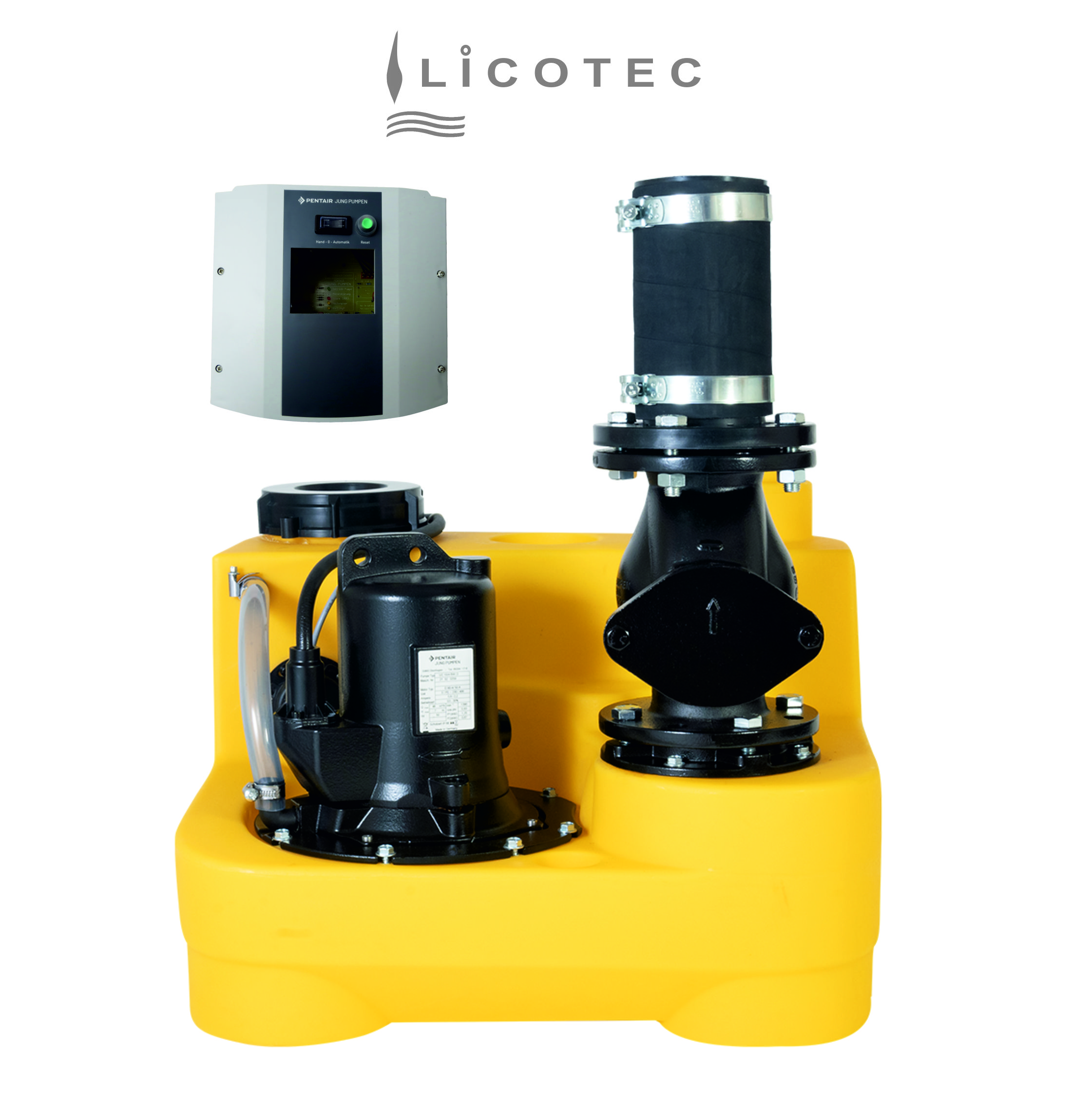

Fäkalien-Hebeanlage „compli 400 RSK“
MIT Rückschlagklappe und Handmembranpumpe


Neue Ware in hervorragender Fachhandwerks-Qualität!


Achtung
Installieren Sie eine Fäkalienhebeanlage NUR MIT
... Rückschlagklappe in der Druckleitung!
... Absperrschieber in der Druckleitung!
... Handmembranpumpe zur Notentsorgung!


Anwendung Hebeanlage
Diese Kleinanlage für Einfamilienhäuser ist für vielseitige Einsatzbereiche ausgerüstet.
Dabei wurde auf bequeme Handhabung (Gewicht!), raumsparende Aufstellung und leichte
Installation Wert gelegt.
Die überflutbare Anlage ermöglicht den generellen Einsatz in überschwemmungsgefährdeten
Räumen.
Die Steuerung muss in einem überflutungssicheren und gut belüfteten Raum installiert werden.


Anwendung Handmembranpumpe
Selbstansaugende Handmembranpumpe zur Notentsorgung von Fäkalien-Hebeanlagen.
Notwendig beim Ausfall der Anlage, bzw. um beim Tausch der Motoreinheit ein Überlaufen des
Behälters zu verhindern.
Zur Förderung von verschmutzten, nicht-aggressiven Medien.


Technische Daten Hebeanlage
… PE-Behälterinhalt 70 L
… Abmessungen 650x575x500 (BxLxH)
… Gewicht 67 kg
… 400 V / 2,2 A
… Motorleistung 1,25 kW Anlauf / 0,87 kW Dauerbetrieb
… Leitungslänge Behälter-Steuerung 4m
… Leitungslänge Steuerung-Stecker 1,5m
... Rückschlagklappe drehbar

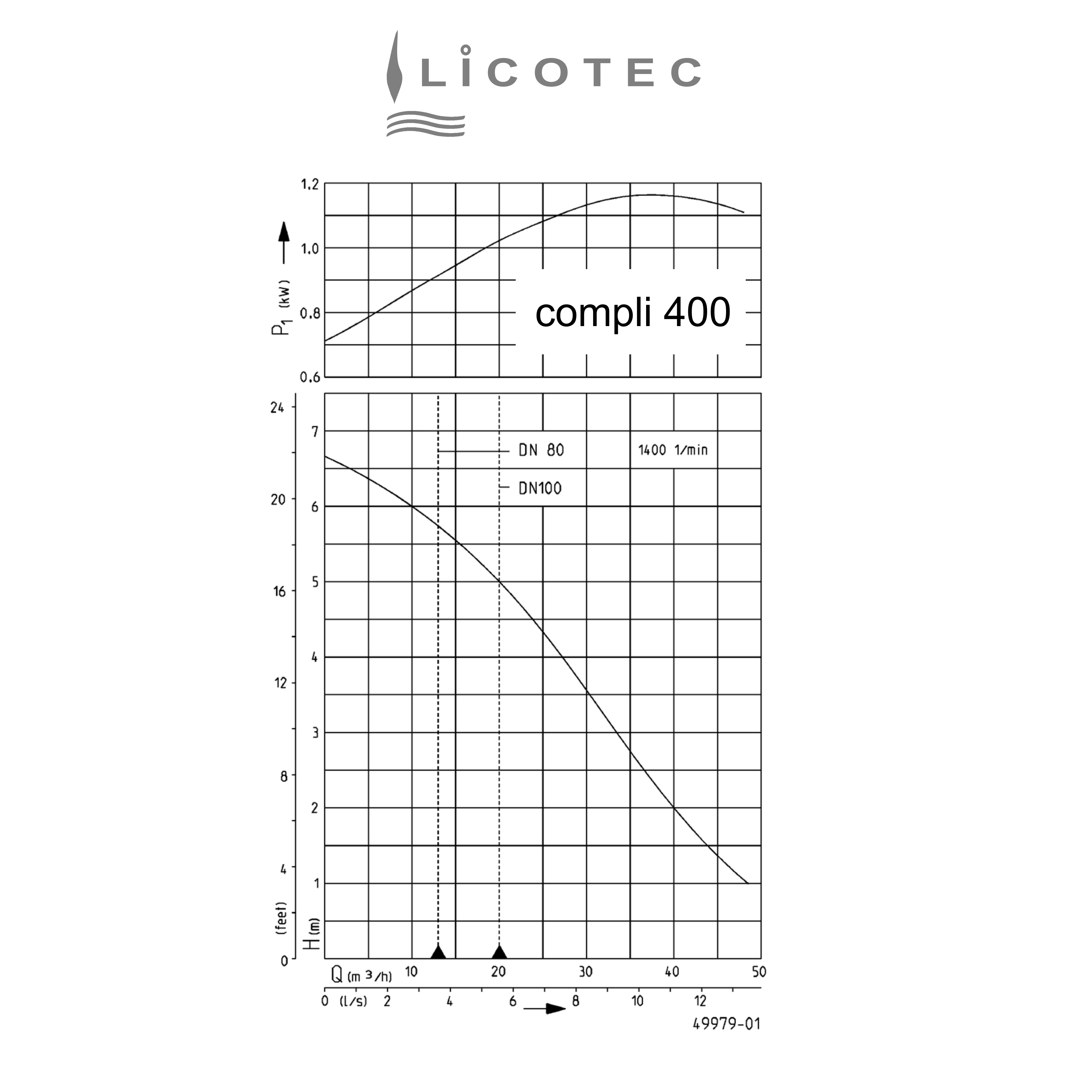

… Fördermenge max 48 cbm/h
… Förderhöhe max 6,5 m


Steuerung Hebeanlage
Die Fäkalienhebeanlagen der compli-Reihe werden grundsätzlich mit Steuerung geliefert.
Sie sind steckerfertig (CEE-Stecker bzw. 230V-Schuko-Stecker, je nach Ausführung).

... Alarm mit Knopfdruck quittierbar
... mit Wartungsintervallanzeige
... Smart-Home-fähig


Anschlüsse Hebeanlage
… Zulaufhöhe stufenlos verstellbar von 180 bis 250mm
… Zulaufklemmflansch DN 100 hinten
… Zusatzzuläufe DN 100 / DN 50 (rechts, links, oben mittig)
… variabler Druckabgang DN 80 / DN 100
… Lüftungsanschluss DN 70
... Anschluss für Handmembranpumpe 1 1/2“ zur Notentsorgung


Technische Daten Handmembranpumpe
… Fördervolumen 0,65 L / Hub
… Saughöhe max. 4m
… Förderhöhe max. 15m
… Gewicht ca. 15 kg
… Grauguss, schwarz lackiert
… 43,5 x 25cm (H x B)
… Hebelarm ca. 46cm lang


Anschlüsse Handmembranpumpe
… 1 1/2“ IG (Saug- und Druckseite)


Sonstiges
... Lieferung MIT Rückschlagklappe und Handmembranpumpe
… inkl. elastischer Verbindung zum Anschluss an Druckrohr
... inkl. HT-Überschiebmuffe zum Anschluss der Lüftungsleitung

… sämtliches Zubehör lieferbar!
