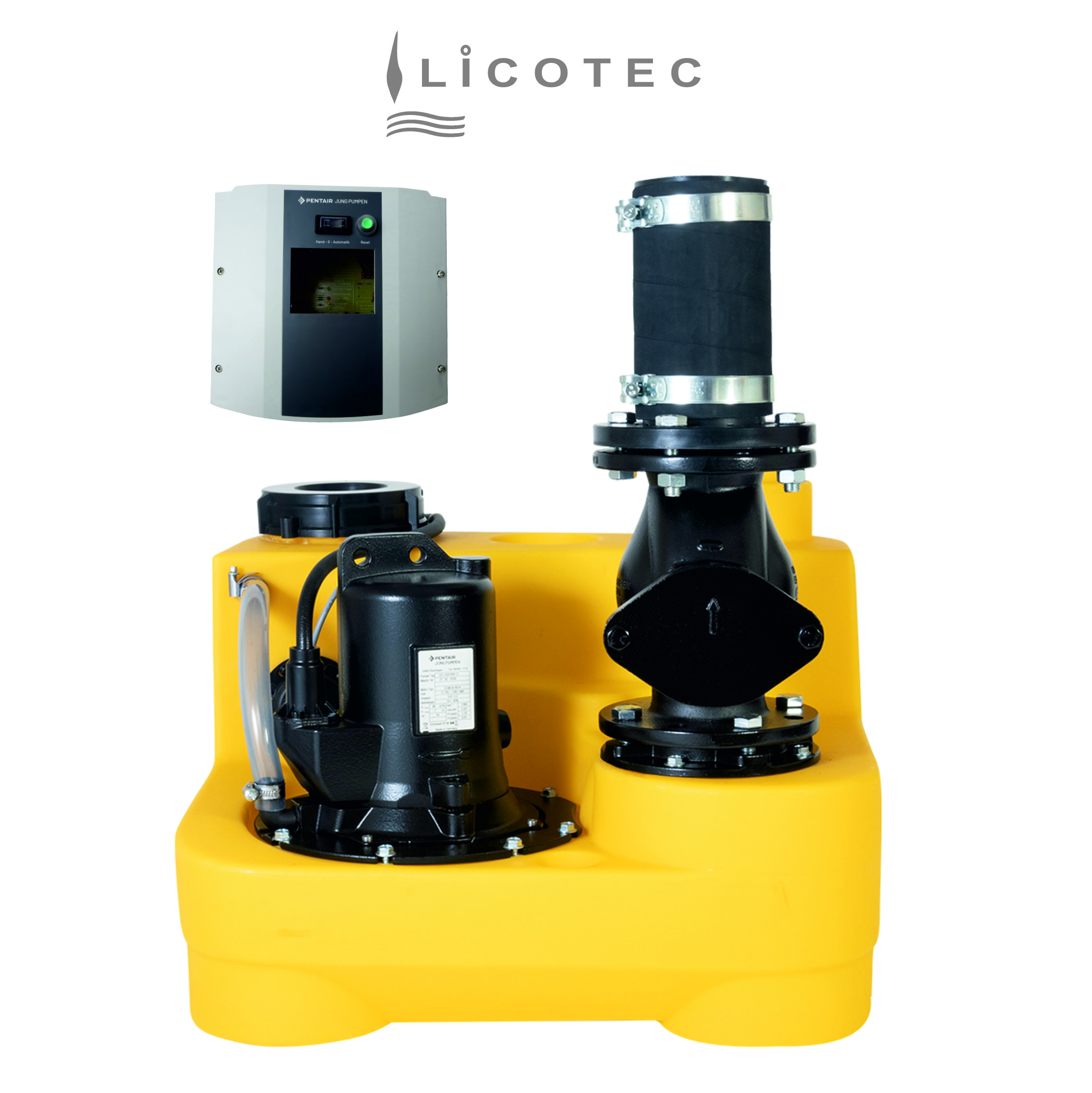

JUNG PUMPEN SET "compli 400 RSK" Fäkalien-Hebeanlage (400 V / Keilflachschieber)

JUNG PUMPEN

Fäkalien-Hebeanlage „compli 400 RSK“
MIT Rückschlagklappe und Keilflachschieber


Neue Ware in hervorragender Fachhandwerks-Qualität!


Achtung
Installieren Sie eine Fäkalienhebeanlage NUR MIT
... Rückschlagklappe in der Druckleitung!
... Absperrschieber in der Druckleitung!
... Handmembranpumpe zur Notentsorgung!


Anwendung Hebeanlage
Diese Kleinanlage für Einfamilienhäuser ist für vielseitige Einsatzbereiche ausgerüstet.
Dabei wurde auf bequeme Handhabung (Gewicht!), raumsparende Aufstellung und leichte
Installation Wert gelegt.
Die überflutbare Anlage ermöglicht den generellen Einsatz in überschwemmungsgefährdeten
Räumen.
Die Steuerung muss in einem überflutungssicheren und gut belüfteten Raum installiert werden.


Anwendung Keilflachschieber
Keilflachschieber zum Absperren der Druckleitung von Fäkalien-Hebeanlagen.
Notwendig, um Arbeiten an der Rückschlagklappe ohne Zurücklaufen des Abwassers
aus der Druckleitung zu ermöglichen.



Technische Daten Hebeanlage

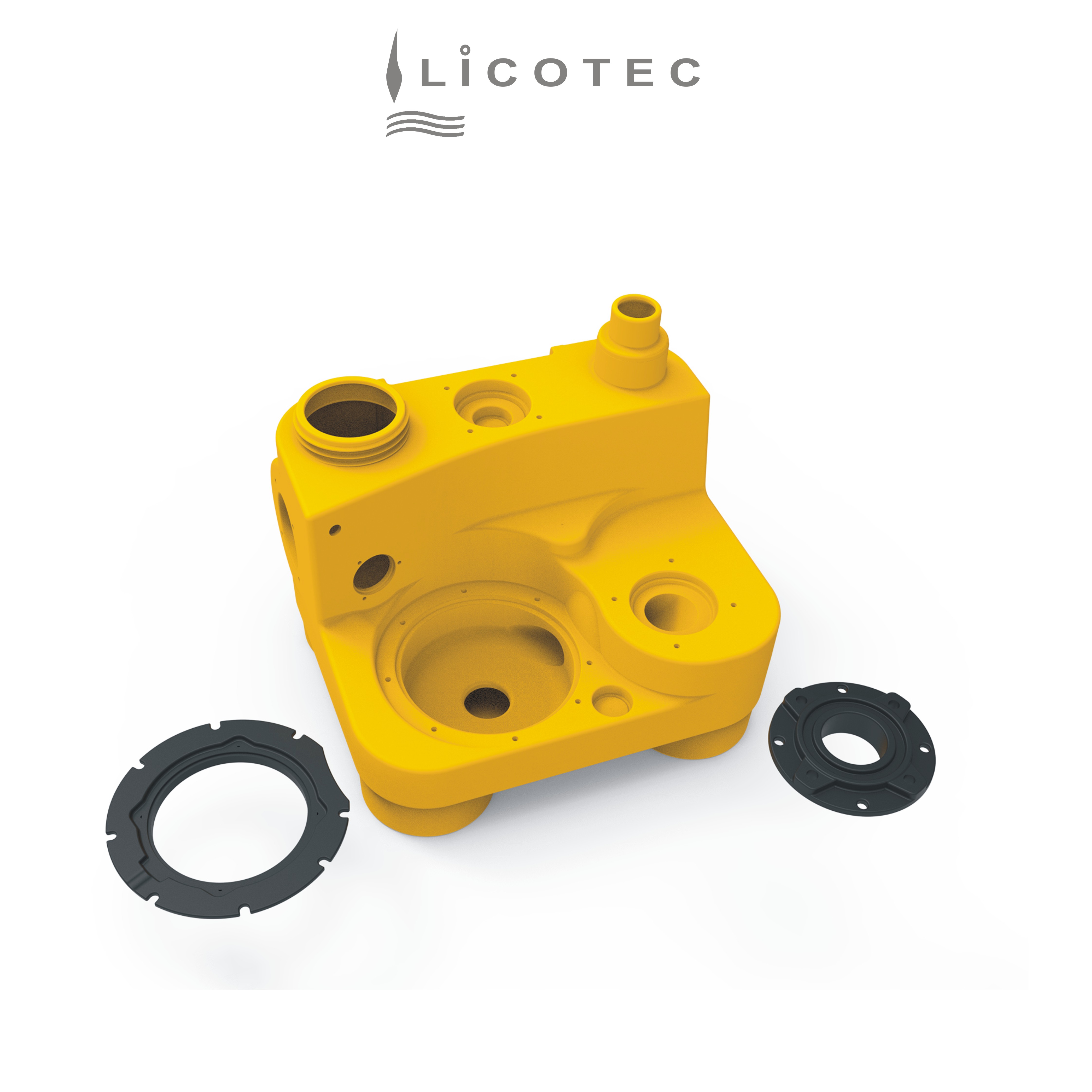

… PE-Behälterinhalt 70 L
… Abmessungen 650x575x500 (BxLxH)
… Gewicht 67 kg
… 400 V / 2,2 A
… Motorleistung 1,25 kW Anlauf / 0,87 kW Dauerbetrieb
… Leitungslänge Behälter-Steuerung 4m
… Leitungslänge Steuerung-Stecker 1,5m
... Rückschlagklappe drehbar

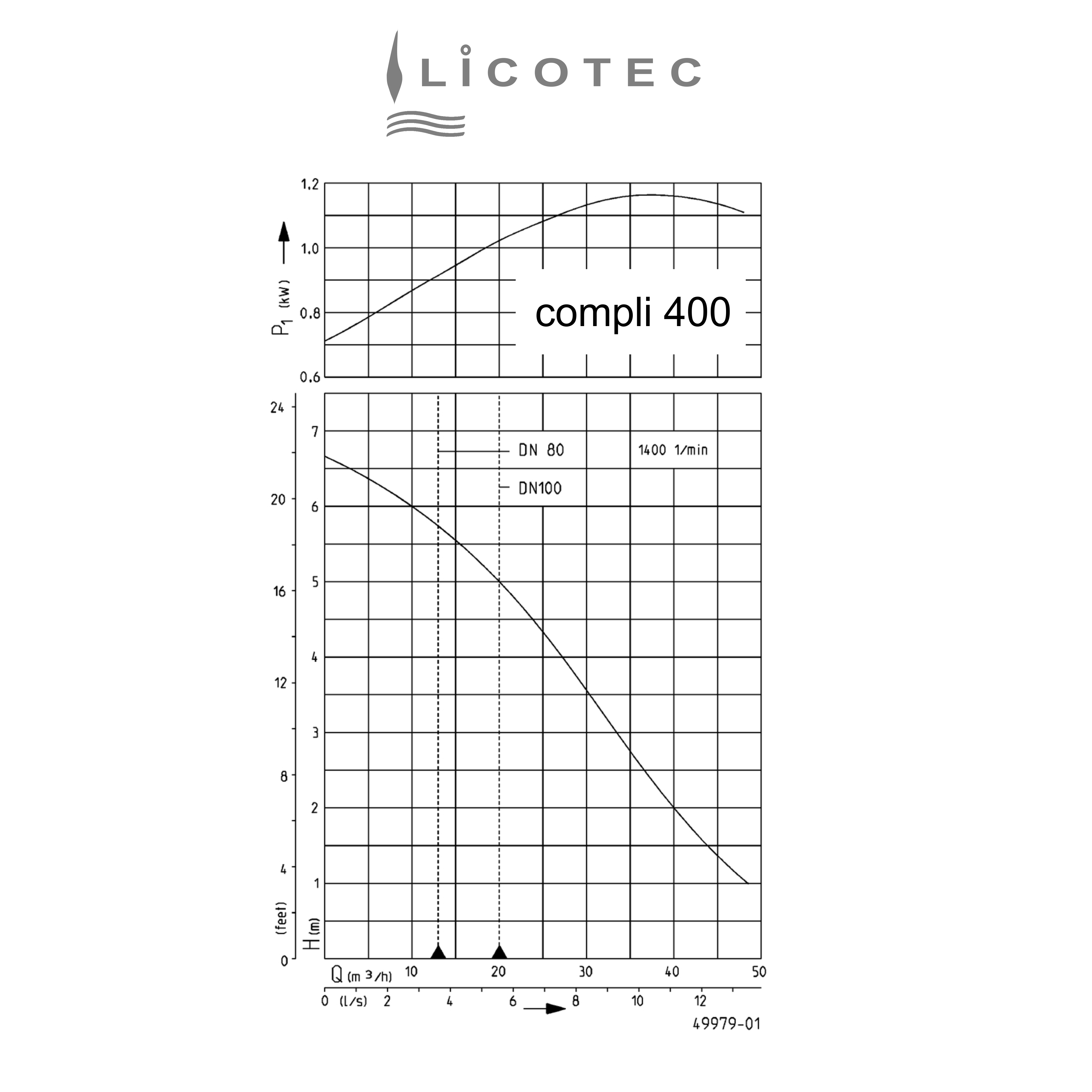

… Fördermenge max 48 cbm/h
… Förderhöhe max 6,5 m

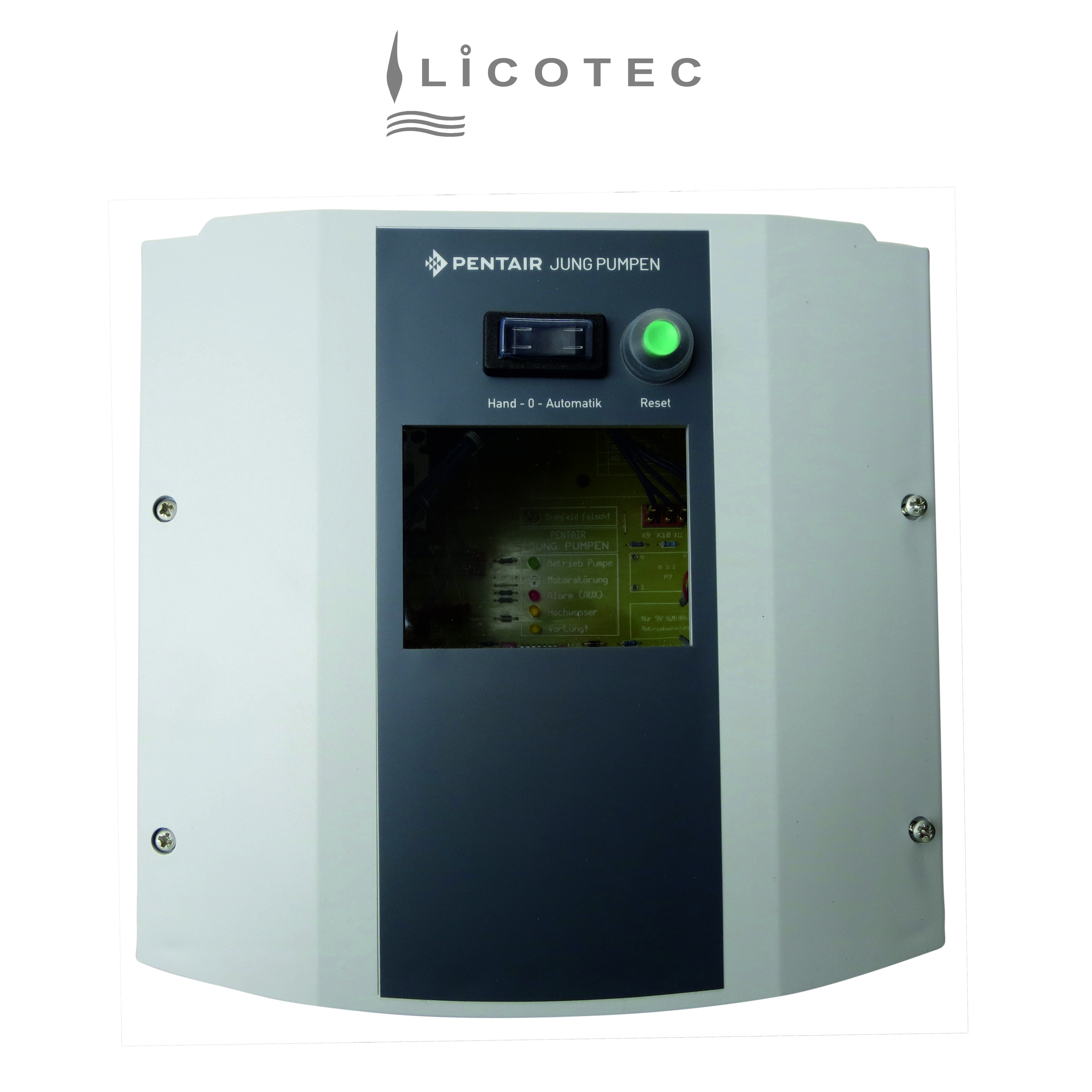

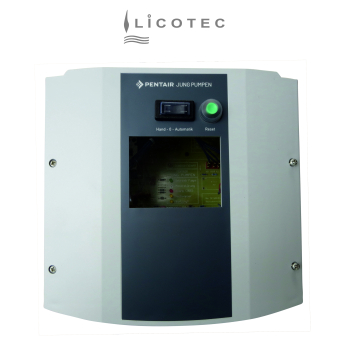

Steuerung Hebeanlage
Die Fäkalienhebeanlagen der compli-Reihe werden grundsätzlich mit Steuerung geliefert.
Sie sind steckerfertig (CEE-Stecker bzw. 230V-Schuko-Stecker, je nach Ausführung).

... Alarm mit Knopfdruck quittierbar
... mit Wartungsintervallanzeige
... Smart-Home-fähig


Anschlüsse Hebeanlage

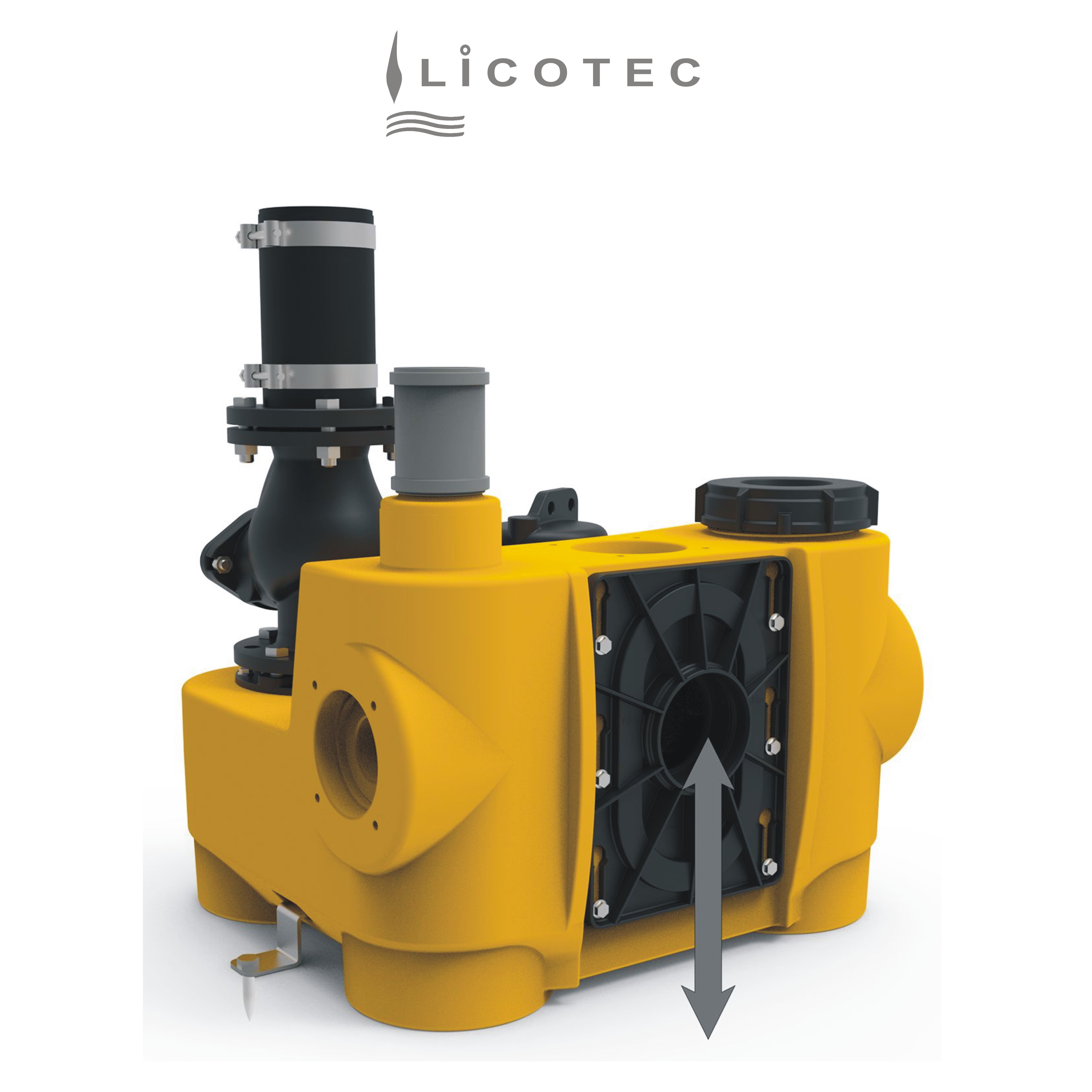

… Zulaufhöhe stufenlos verstellbar von 180 bis 250mm
… Zulaufklemmflansch DN 100 hinten
… Zusatzzuläufe DN 100 / DN 50 (rechts, links, oben mittig)
… variabler Druckabgang DN 80 / DN 100
… Lüftungsanschluss DN 70

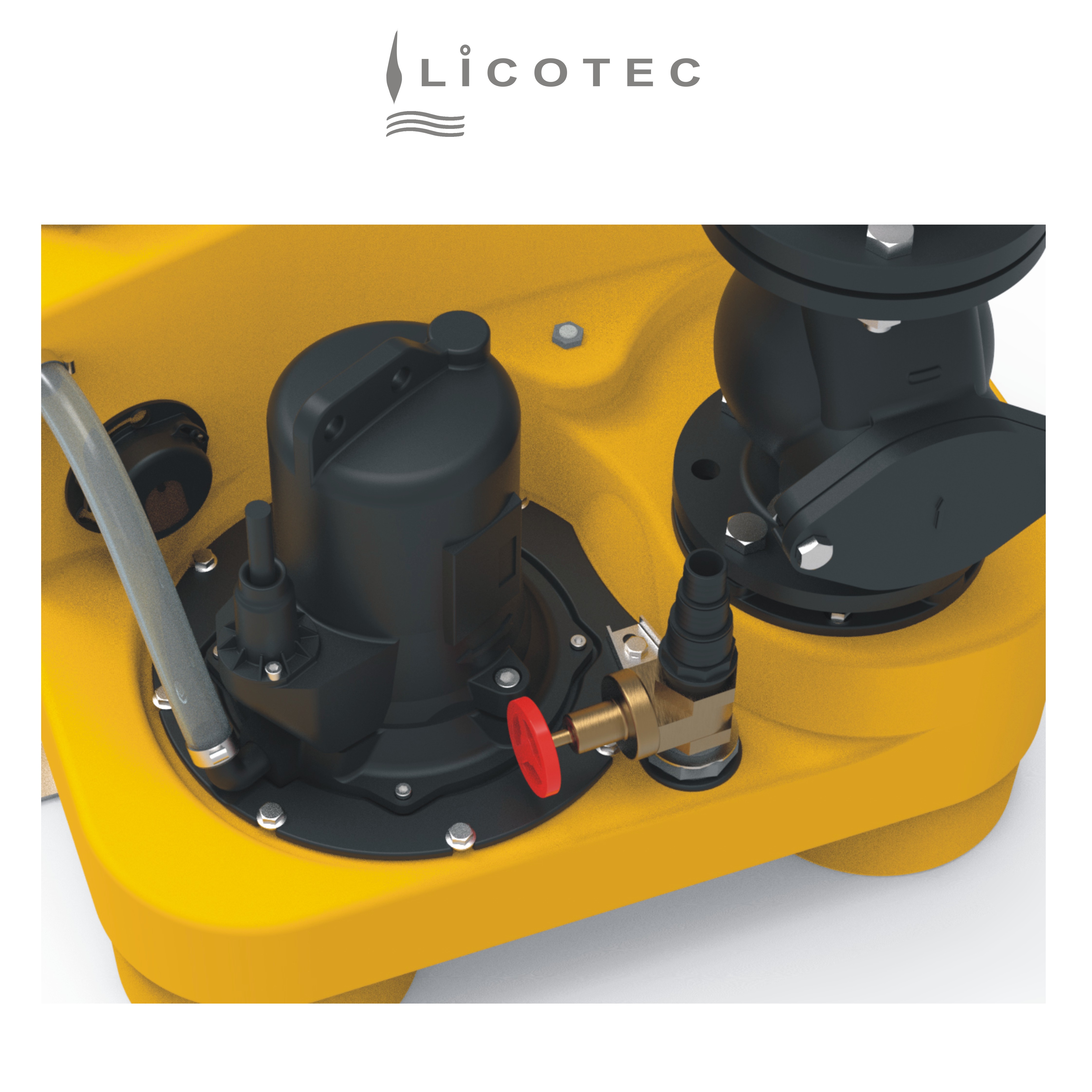

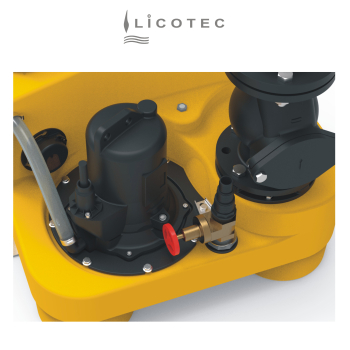

... Anschluss für Handmembranpumpe 1 1/2“ zur Notentsorgung

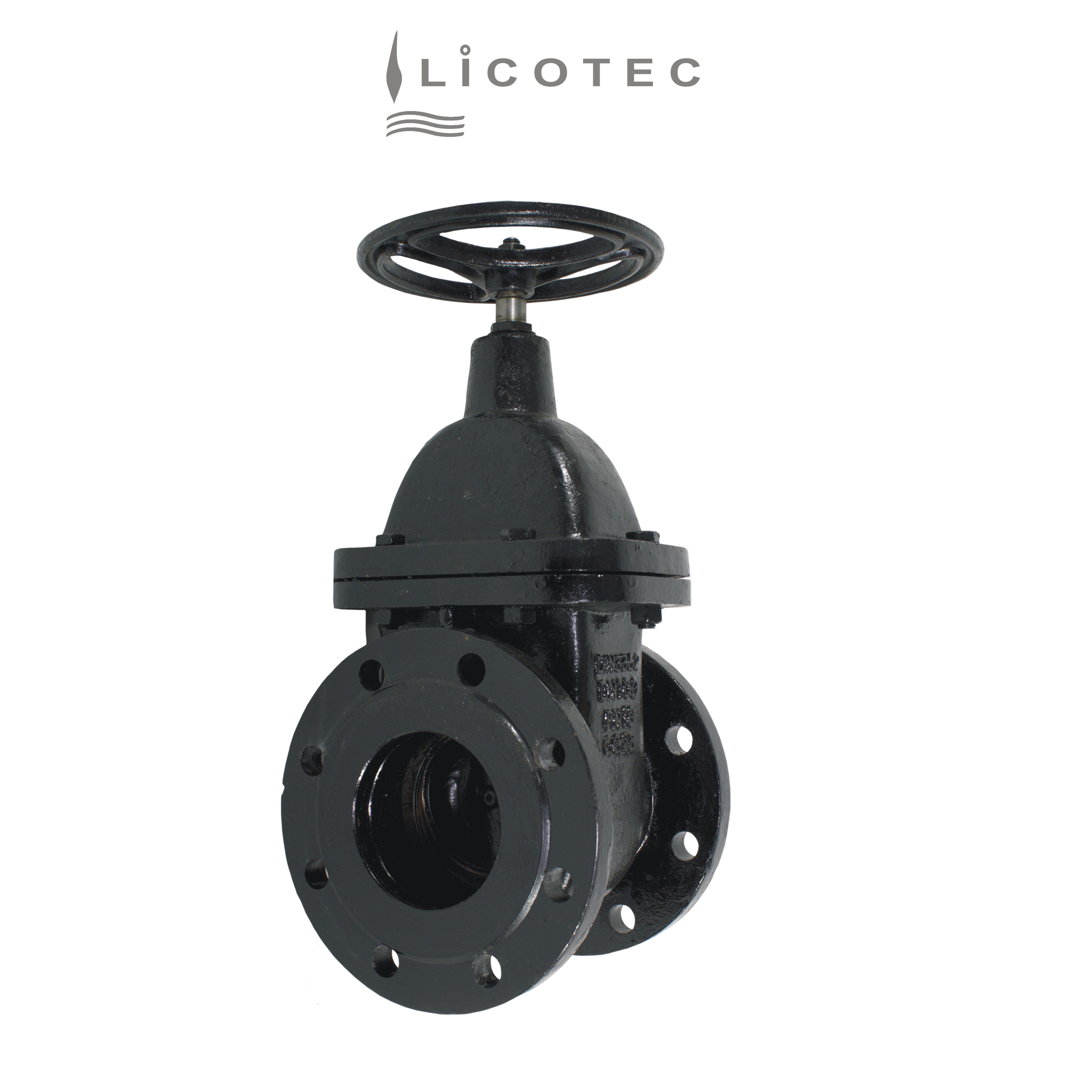

Technische Daten Keilflachschieber
… Grauguss
… DN 80 / PN 10
... mit Schrauben und Dichtung


Sonstiges

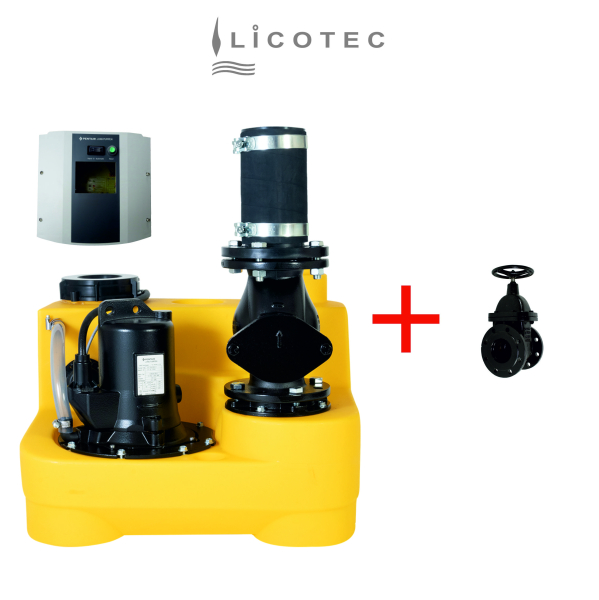

... Lieferung MIT Rückschlagklappe und Keilflachschieber
… inkl. elastischer Verbindung zum Anschluss an Druckrohr
... inkl. HT-Überschiebmuffe zum Anschluss der Lüftungsleitung

… sämtliches Zubehör lieferbar!
