JUNG PUMPEN SET "compli 1010/4 BW" Fäkalien-Doppel-Hebeanlage (400 V / Keilflachschieber)

JUNG PUMPEN

Fäkalien-Doppel-Hebeanlage „compli 1010/4 BW“ (BasicLogo)
MIT Rückschlagklappe und Keilflachschieber


Neue Ware in hervorragender Fachhandwerks-Qualität!


Achtung
Installieren Sie eine Fäkalienhebeanlage NUR MIT
... Rückschlagklappe in der Druckleitung!
... Absperrschieber in der Druckleitung!
... Handmembranpumpe zur Notentsorgung!


Anwendung Hebeanlage
Die Doppelanlagen der Reihe compli 1000 sind mit ihrer Leistungsabstufung für den Einsatz in
Mehrfamilienhäusern und in gewerblich genutzten Räumen ausgelegt.
Dabei wurde auf bequeme Handhabung, raumsparende Aufstellung und leichte Installation
Wert gelegt.
Die überflutbare Anlage ermöglicht den generellen Einsatz in überschwemmungsgefährdeten
Räumen.
Die Steuerung muss in einem überflutungssicheren und gut belüfteten Raum installiert werden.

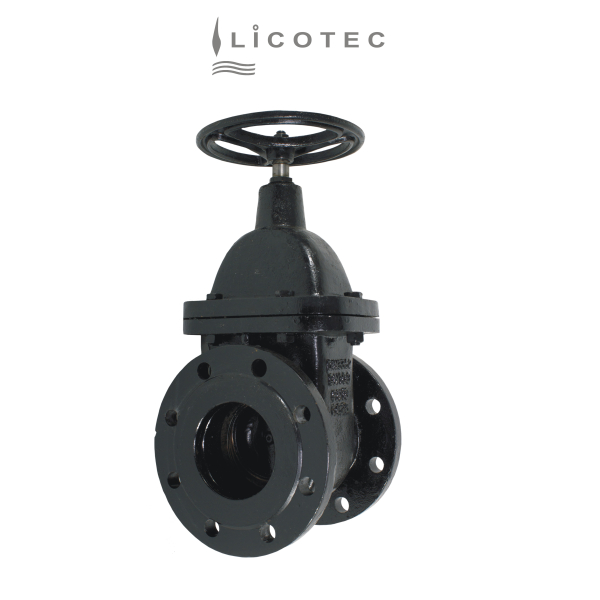

Anwendung Keilflachschieber
Keilflachschieber zum Absperren der Druckleitung von Fäkalien-Hebeanlagen.
Notwendig, um Arbeiten an der Rückschlagklappe ohne Zurücklaufen des Abwassers
aus der Druckleitung zu ermöglichen.


Technische Daten Hebeanlage
… PE-Behälterinhalt 117 L
… Abmessungen 835x690x600 (BxLxH)
… Gewicht 116 kg
… 400 V / 2,8 A
… Motorleistung 1,30 kW Anlauf / 1,00 kW Dauerbetrieb
… Leitungslänge Behälter-Steuerung 4m
… Leitungslänge Steuerung-Stecker 1,5m
… Fördermenge max 52 cbm/h
… Förderhöhe max 7 m
… Pumpen schalten abwechselnd, bei Spitzenlastbetrieb gleichzeitig

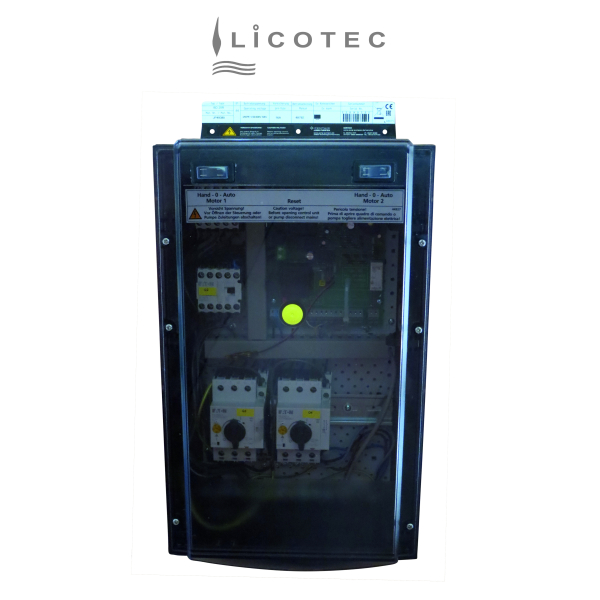

Steuerung Hebeanlage
Die Fäkalienhebeanlagen der compli-Reihe werden grundsätzlich mit Steuerung geliefert.
Sie sind steckerfertig (CEE-Stecker bzw. 230V-Schuko-Stecker, je nach Ausführung).

... „BasicLogo“-Steuerung
... Alarm mit Knopfdruck quittierbar
... mit Wartungsintervallanzeige
... Smart-Home-fähig


Anschlüsse Hebeanlage
… Zulaufhöhen variabel
… Zulaufklemmflansch DN 150 hinten
… Zusatzzuläufe DN 150 / DN 100 (rechts, links, oben) und DN 50 (rechts, links)
… variabler Druckabgang DN 80 / DN 100
… Lüftungsanschluss DN 70
... Anschluss für Handmembranpumpe 1 1/2“ zur Notentsorgung


Technische Daten Keilflachschieber
… Grauguss
… DN 80 / PN 10
... mit Schrauben und Dichtung


Sonstiges
... Lieferung MIT Rückschlagklappe und Keilflachschieber
… inkl. elastischer Verbindung zum Anschluss an Druckrohr
... inkl. HT-Überschiebmuffe zum Anschluss der Lüftungsleitung

… sämtliches Zubehör lieferbar!
