JUNG PUMPEN
Einzel-Druckentwässerungs-Station
komplett mit Schacht, Pumpe, Steuerung und Zubehör
Neue Ware in hervorragender Fachhandwerks-Qualität!

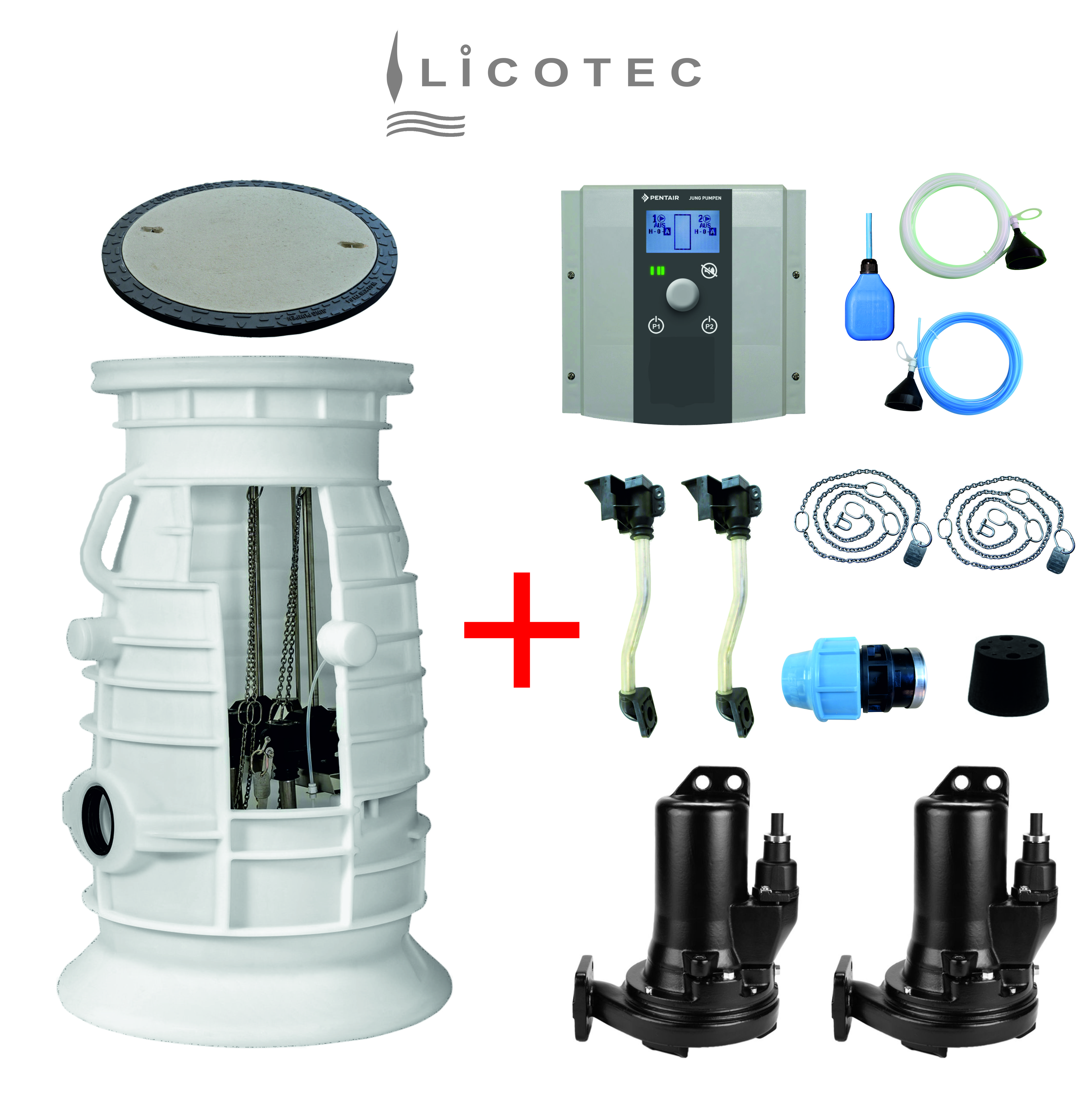

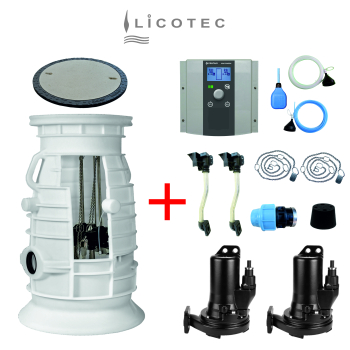

Lieferumfang
… Abwasserpumpe „MultiCut 20/2 M plus EX“
… Druckrohr mit Kette
… Kunststoffschacht „PKS-B 800-32“
… Schachtabdeckung Klasse A (begehbar, NICHT mit Kfz befahrbar)
… Steuerung „BasicLogo AD 46 ExM TLS“

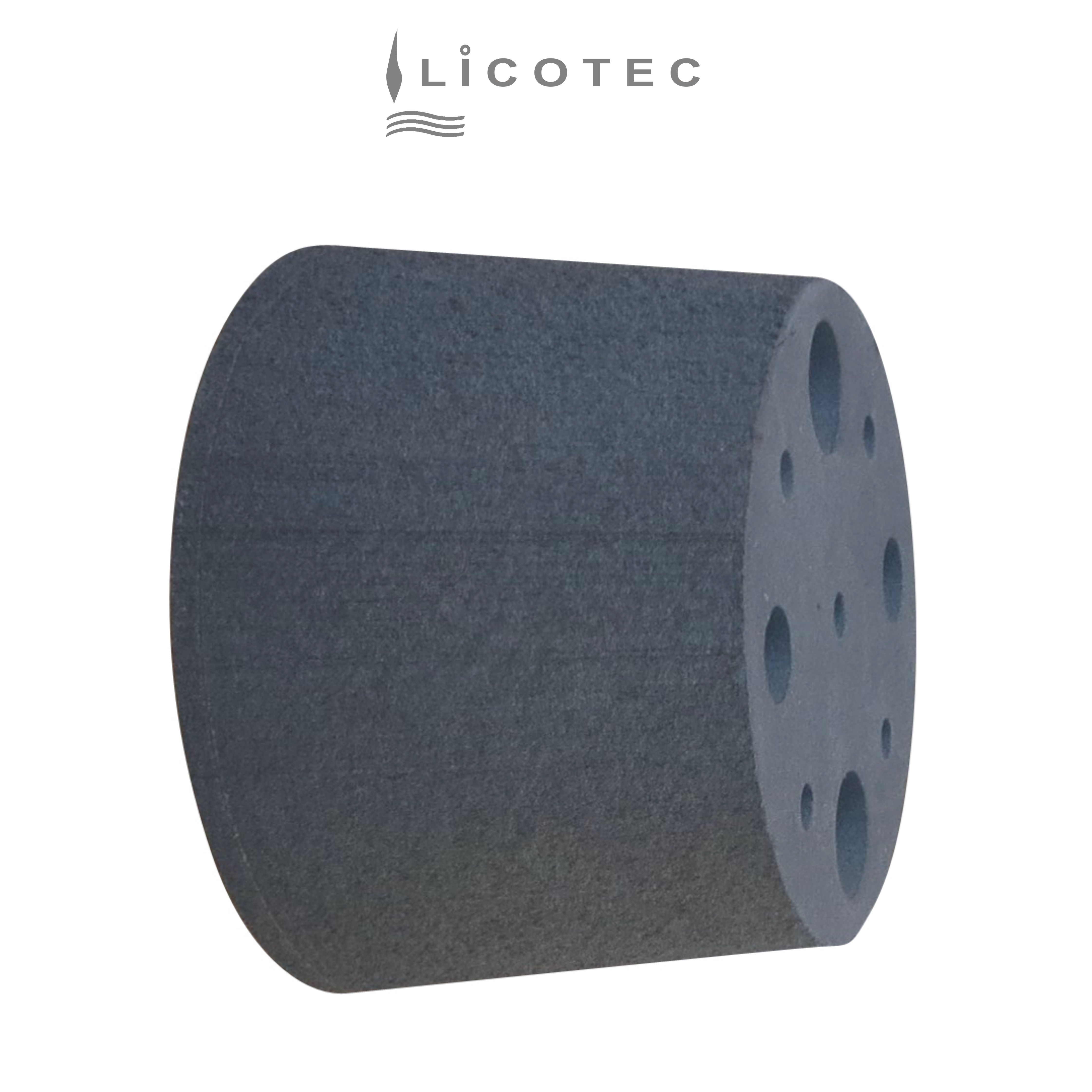

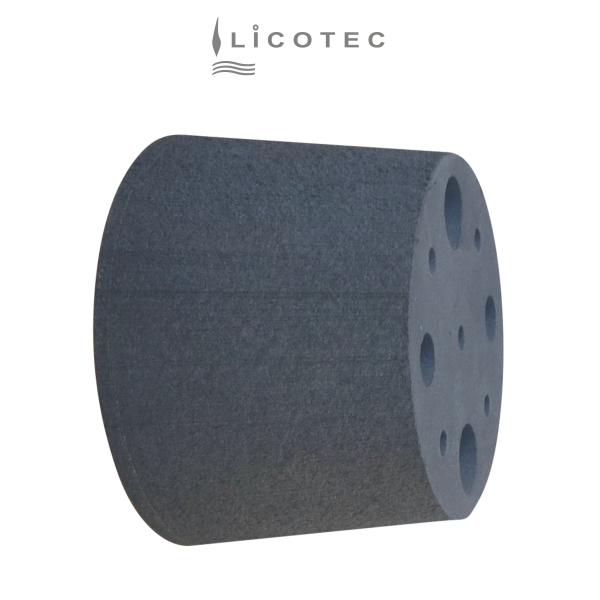

... Dichtstopfen für Kabel-Lehrrohr
... Anschluss-Verschraubung für Druckanschluss 40mm (PE-Rohr außen) x 1 1/4"
Optional lieferbar
... Schachtabdeckung Klasse B (mit PKW befahrbar)
... Pumpe und Steuerung mit 15m oder 20m Anschlussleitung (anstelle von 10m)
... Anschluss-Verschraubung 50mm oder 63mm (anstelle von 40mm)
... Edelstahl-Lüftungsrohr
... Steuersäule mit Warnleuchte für Einbau der Steuerung außerhalb des Gebäudes
Anwendung Pumpe
Tauchpumpen mit dem Schneidsystem MultiCut werden stationär zur Rückstausicherung von
Einzelhäusern und in der Druckentwässerung eingesetzt.
Sie sind für die Förderung von häuslichen Abwässern mit den üblichen Beimengungen (wie in
DIN 1986 T3 festgelegt) geeignet.
Zur Förderung aus Schächten, die mit dem öffentlichen Kanalnetz verbunden sind, müssen EX-
geschützte Tauchpumpen eingesetzt werden.
Bedingt durch das vorgeschaltete Schneidsystem darf die Druckleitung in DN 40 ausgelegt -
ohne Schneidsystem min. DN 80 - und geländeparallel verlegt werden.

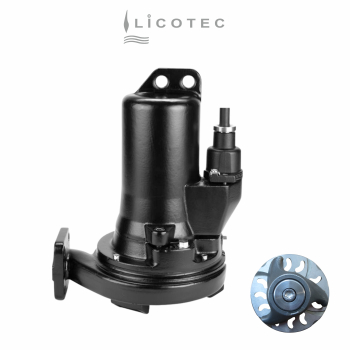

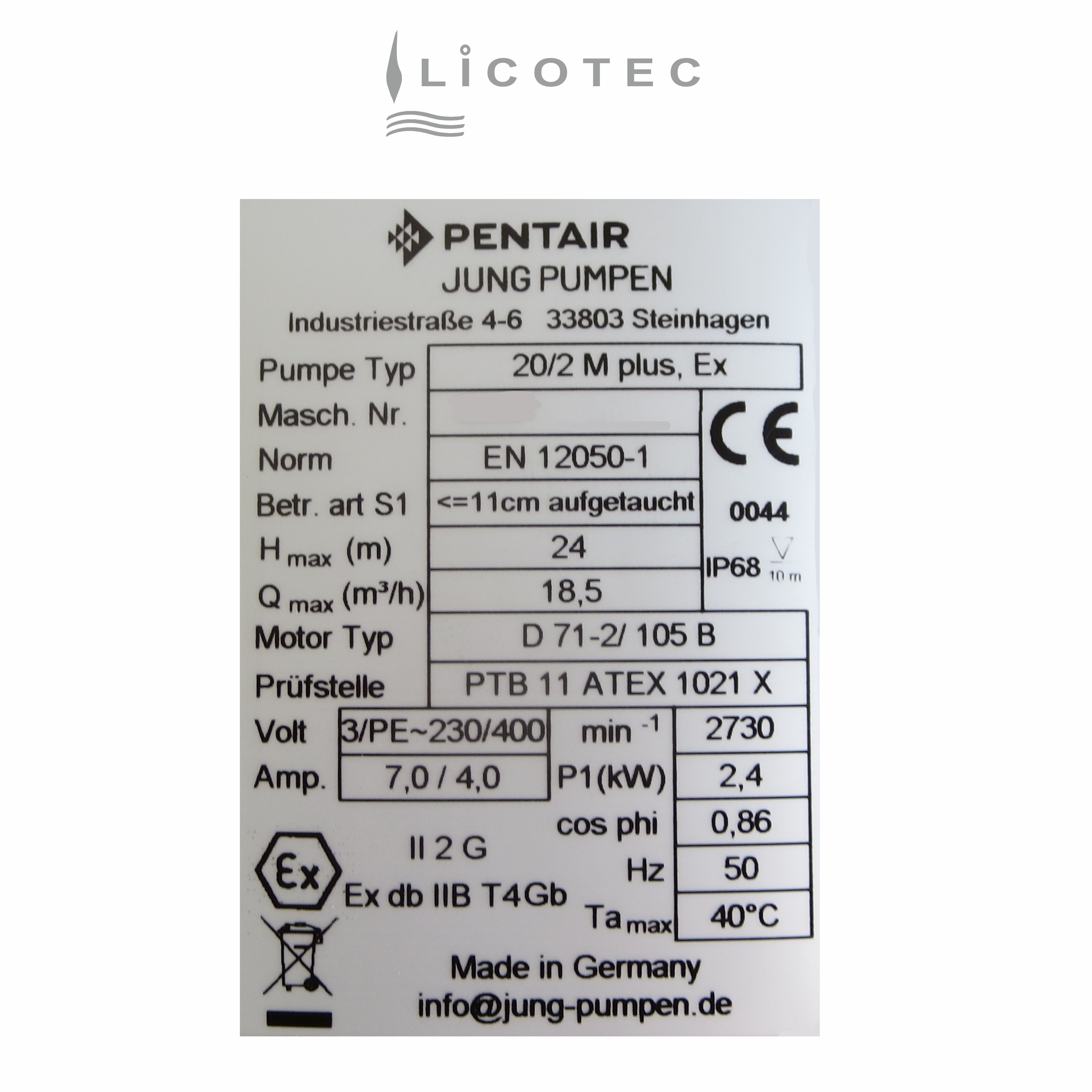

Technische Daten Pumpe
… mit Schneidsystem „MultiCut“ (außenliegend, nachstellbar, selbstreinigend)
… EX-Schutz geprüft
… Gewicht 29 kg
… 400 V / 4 A
… Geräteabsicherung mind. 10 A
… Motorleistung 2,40 kW Anlauf / 1,91 kW Dauerbetrieb
… Leitungslänge 10m, ohne Stecker

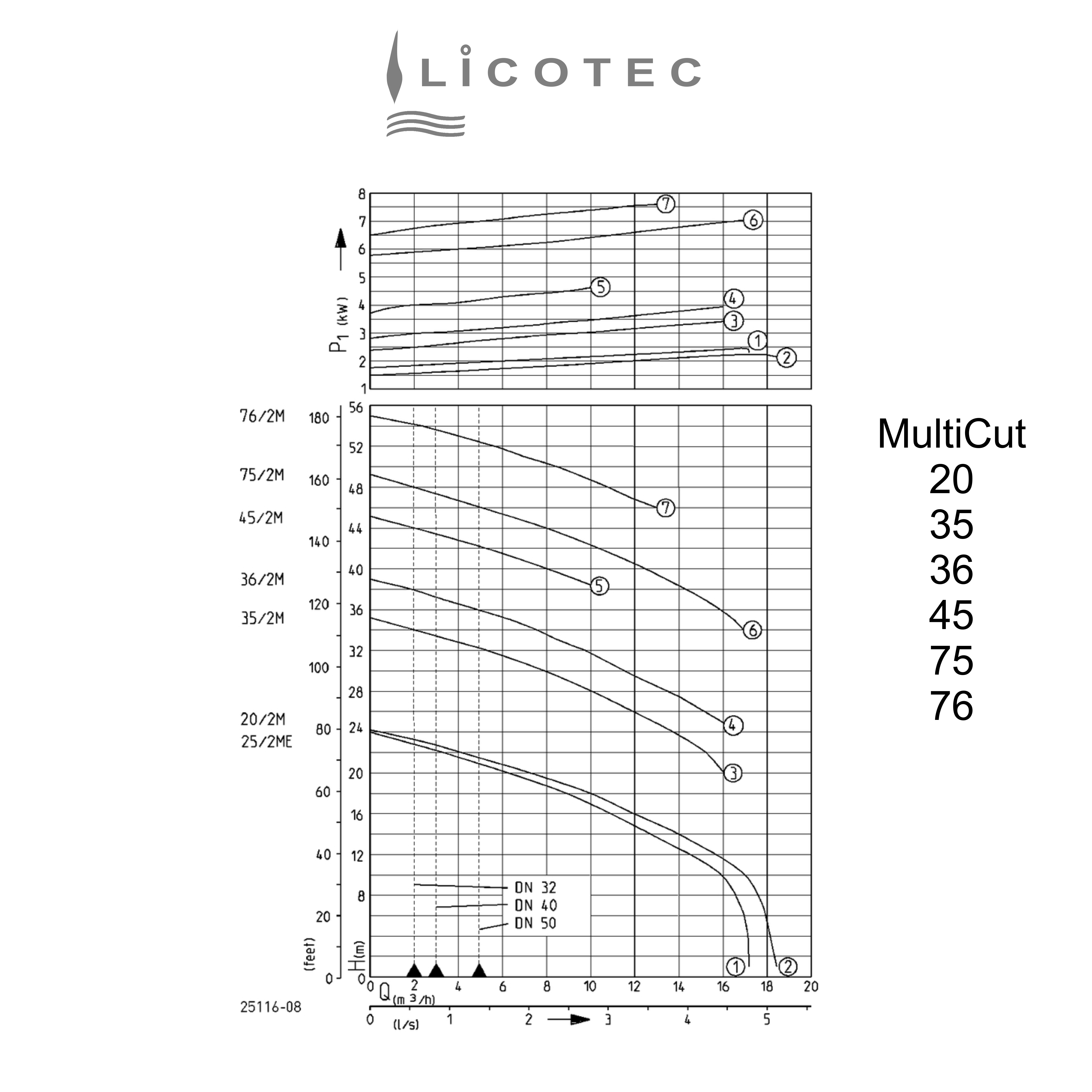

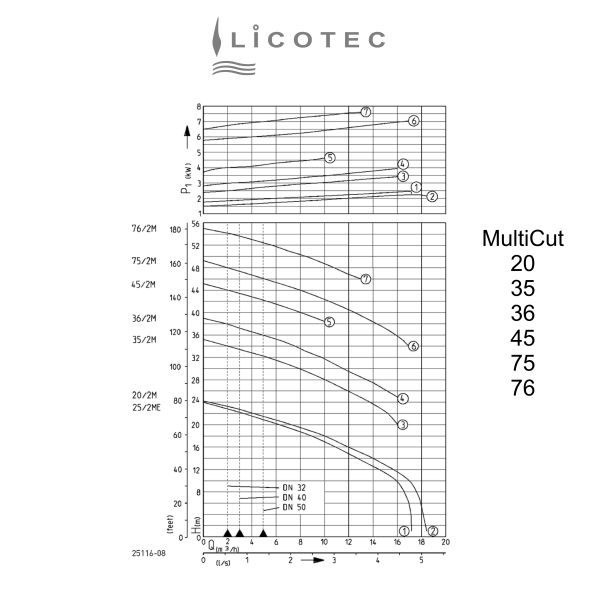

… Fördermenge max 19 cbm/h
… Förderhöhe max 24 m
... Druckstutzen DN 32
… Abmessungen 250x290 mm (HxB)

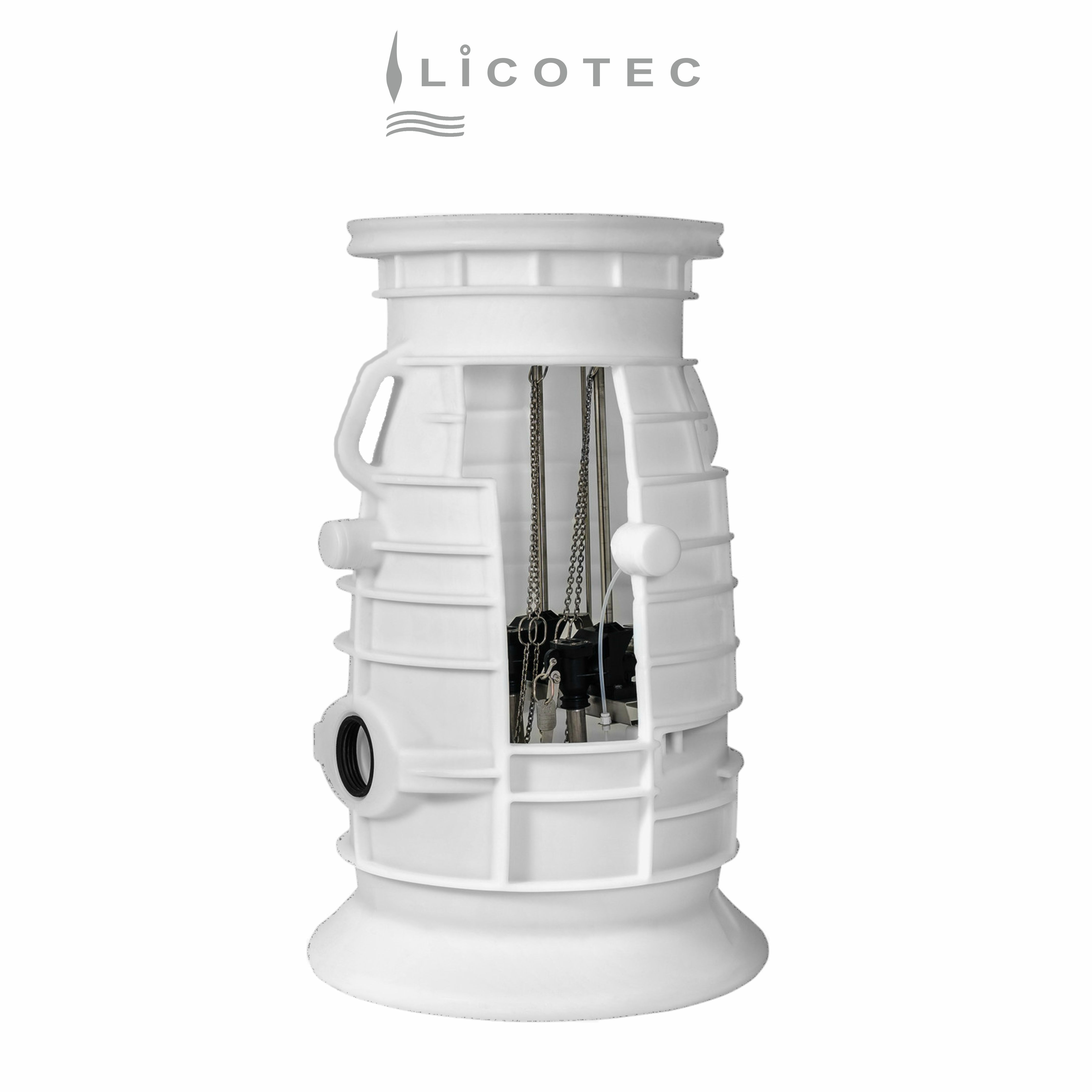

Anwendung Schacht
Der auftriebssichere Schacht wird als fertige Pumpstation in Verbindung mit
Druckentwässerungssystemen und als Abwassersammelschacht im Verbund mit
Freispiegelkanälen eingesetzt.
Er eignet sich für Einbaustellen der Klassen A 15 und B 125.
Angeformte Transportösen ermöglichen ein leichtes Transportieren und Versetzen.
Durch eine große Auswahl an MultiCutAbwasserpumpen 08/2 M bis 45/2 M, mit oder
ohne Ex-Schutz, und den speziell für die Druckentwässerung optimierten Steuerungen,
lässt sich die Pumpstation leicht an die erforderlichen Förderverhältnisse anpassen.
Produktvorteile Schacht
... langlebig und sicher, da Werkstoff Kunststoff
... hohe Dichtigkeit, kein Eindringen von Grundwasser, kein Austritt von Abwasser
... hohe Beständigkeit gegen aggressive Abwässer
... geringes Gewicht, leicht zu transportieren
... einfacher Einbau ohne schweres Gerät
... glatte Oberflächen verringern Ablagerungen, unterstützen die Selbstreinigung
... korrosionsbeständig
Technische Daten Schacht
… Belastungsklasse B 125 (befahrbar)
... allgemeine bauaufsichtliche Zulassung Z-42.1-431
... korrosionsbeständige Einbauteile
... auftriebssicher
… Abmessungen 1650 x 975 mm (Höhe x Außendurchmesser)
... Material PE
... 640 L Volumen gesamt
... 145 L Stauvolumen bis Unterkante Zulauf
... 36 L Restvolumen
... Zulauf DN 150
... 2. Zulauf DN 150 optional
... 2 Stutzen DN 100 für Kabelleerrohr bzw. Lüftung
… Druckabgang DN 32 / 1 1/4" AG
Schachtabdeckung Klasse A
... begehbar, NICHT mit Kfz befahrbar
... Durchmesser Rahmen 785 mm
... Durchmesser Deckel 600 mm
... Gewicht 90 kg
Anwendung Steuerung
Die BasicLogo Steuerungen erfüllen alle Voraussetzungen, die zur zuverlässigen Steuerung von
Abwasserpumpen erforderlich sind.
Es handelt sich um elektronische Steuerungen zum niveauabhängigen Ein- und zeitabhängigen
Ausschalten ein (AD) oder zwei (BD) explosionsgeschützter Tauchmotorpumpe(n),
vorzugsweise mit MultiCut-Schneidsystem.
Alle AD/BD...ExM Steuerungen sind mit einem Trockenlaufschutz (TLS) und einer integrierten
Staudruck-Niveausteuerung ausgestattet, die mit zwei unabhängig voneinander arbeitenden
Niveaukontaktgebern für hohe Betriebssicherheit bei gleichzeitig geringem Wartungsaufwand
und damit geringeren Kosten sorgen.
Weiterhin verfügen die Steuerungen zur Optimierung des Druckentwässerungsbetriebes über
die Möglichkeiten, Pumpennachlaufzeit und Anlaufverzögerung nach Netzausfall einzustellen.
Die BD…ExM Typen (für zwei Pumpen) schalten automatisch wechselnd die Aggregate ein.
Im Spitzenlastbetrieb oder bei Störung wird die ruhende Pumpe zugeschaltet.
Wahlweise kann die Anlage ohne Spitzenlastfunktion betrieben werden, eine automatische
Umschaltung auf die Reservepumpe bleibt dabei gewährleistet.
Zur Vermeidung hoher Einschaltstromspitzen laufen die Pumpen nach einem Netzausfall
gestaffelt an.
Durch den einfachen und robusten Aufbau des Gerätes ist der Einsatz in einem Leergehäuse
zur Außenaufstellung bis zu -20°C ohne Schaltschrankheizung möglich.
Technische Daten Steuerung
… für direkt startende Pumpen
… EX-Schutz geprüft
… Abmessungen Gehäuse 275x250x155 mm (HxBxT)
… 400 V - Anschluß
… Vorsicherung mind. 16 A
… Motorschutzschalter 4,0 – 6,0 A
… Staudruckschalter für Betrieb (drucksicher bis 3 m WS)
… Staudruckschalter für Noteinschaltung und Alarm
… Einschaltpunkte 100 mm WS, Ausschaltpunkt 50 mm WS
… 2 Staudruckglocken (10 m Luftleitung)
… Ex-Niveaugeber für Trockenlaufschutz, TLS (9,5 m Leitungslänge)
Sonstiges
… sämtliches Zubehör lieferbar!
